Die Surf Board Schneidemaschine

Zuschnitt des Blanks
Scope-Rocker- und Deckslinie werden aus einem 30cm breiten Styroporblock geschnitten. Wenn 250cm Länge nicht ausreicht wird mit UHU-Por ein Stück an den Block angeklebt. Die Schneide-Maschine ist Eigenbau (Hardware, Software und Elektronik). Ein von AutoCAD LT generierter HPGL-File wird an ein CUT-Progarmm übergeben welches die Schrittmotoren der Schneide-Maschine ansteuert. Die Dicke der PVC-Platte wird ebenfalls berücksichtigt. Das CUT-Programm ermöglicht die Eingabe der V-Form im Unterwasserschiff des Boards, welche über der Länge des Board variieren kann. Es muß eine rechte und eine linke Board-Hälfte erstellt werden.

Nichts ist schöner als wenn man die Technik für sich arbeiten lassen kann. Wer schon Schablonen gefertigt hat, kann mir sicher besser nachfühlen. Eine zweite Maschine wird von Flo bald in Betrieb gehen. Ich denke seine wird solider sein. Er hat als Maschinenbauer alles in Alu gefertigt, wie er mir erzählt hat.

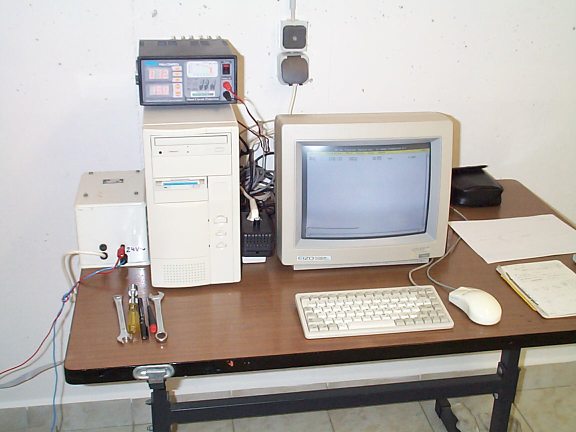

Schneidetrafo mit Dimmer, PC, Schrittmotoren-Netzteil, Monitor usw.

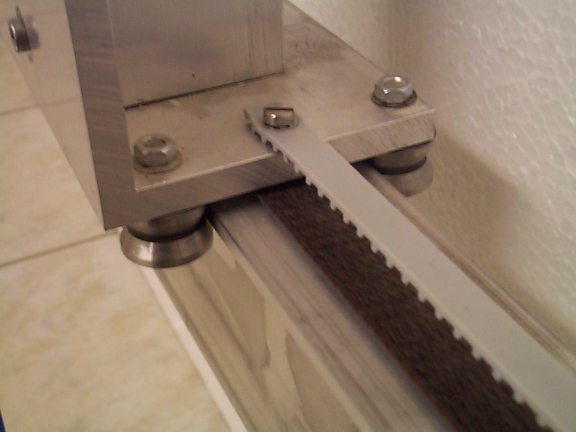

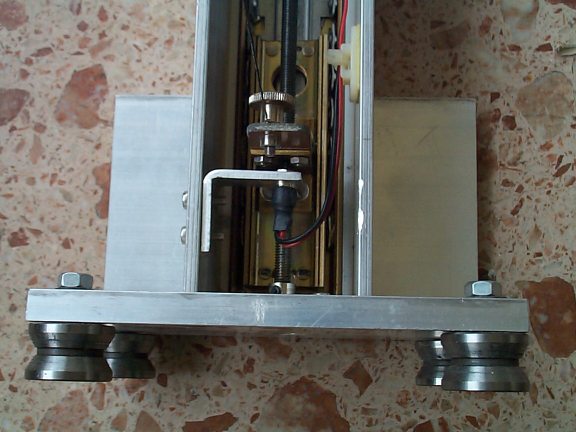

Einer der Wagen mit den vier Prismenrollen

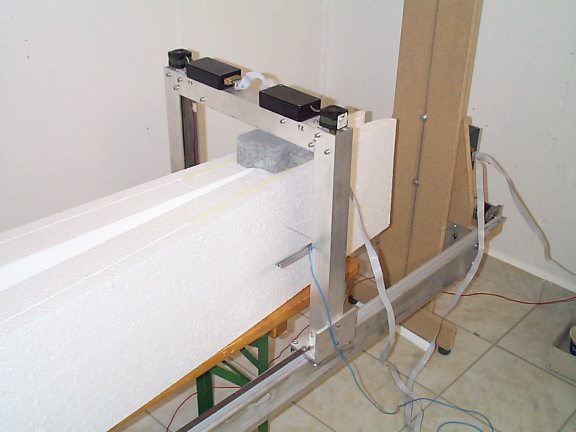

... in Aktion.

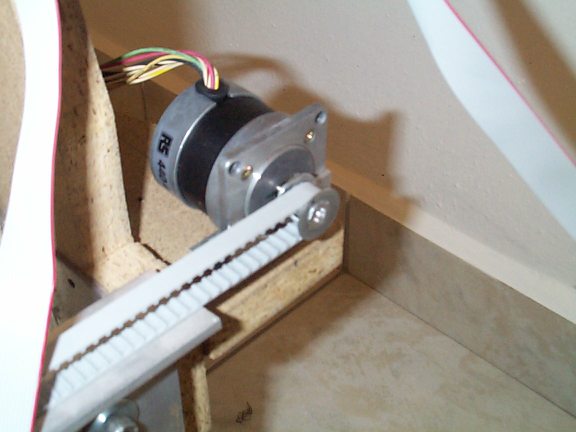

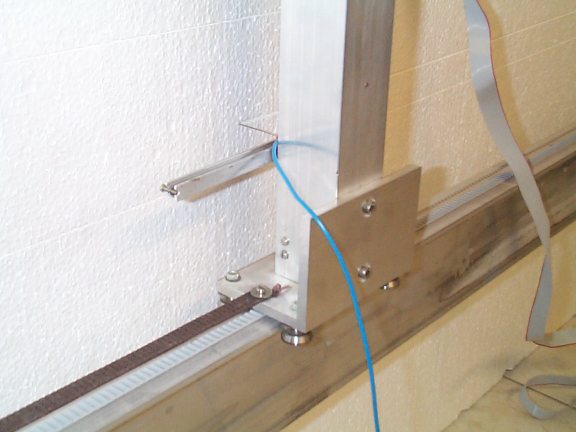

Horizontal-Antrieb mit Zahnriemen

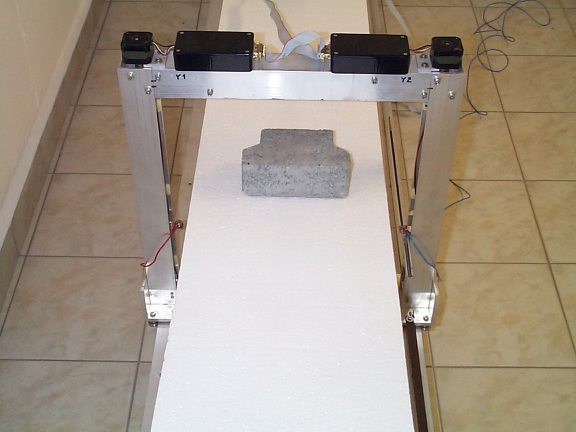

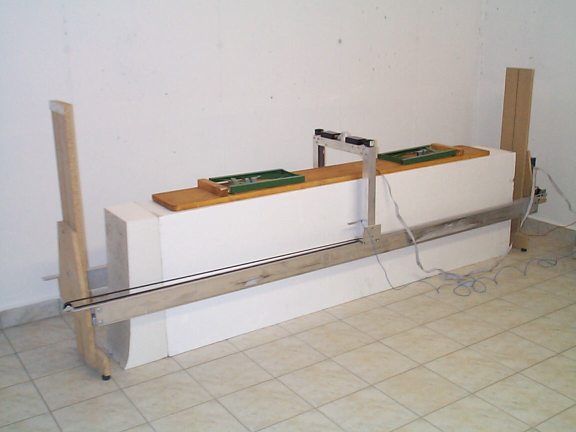

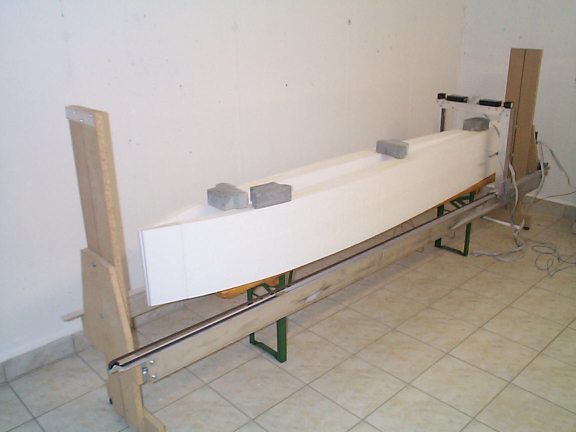

Die Schneidemaschine Scope-Rocker-Linie wird geschnitten
Vertikalantrieb: Motortreiber und Schrittmotor der eine M5-Gewindestange antreibt.

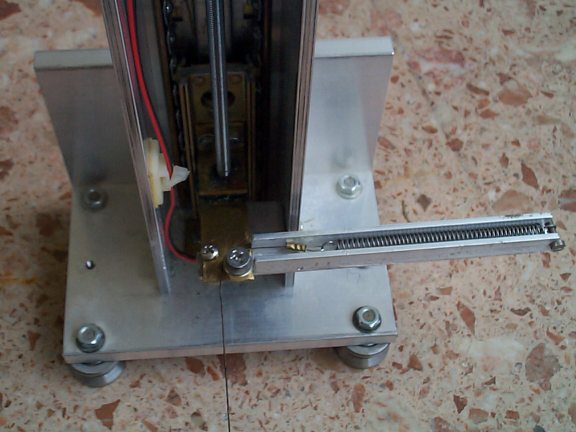

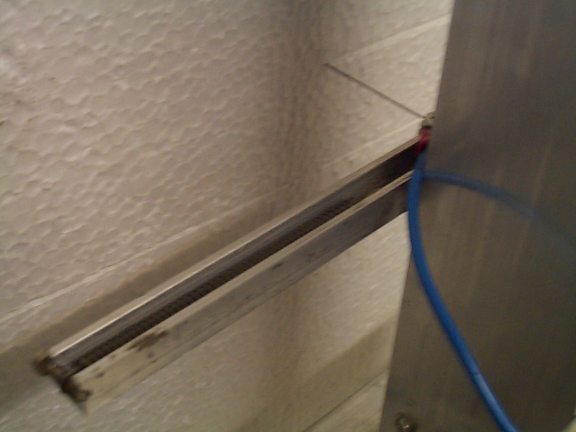

Spannvorrichtung für den Schneidedraht

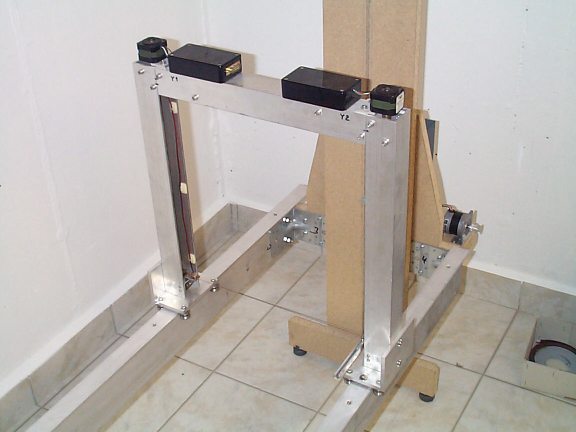

Der Wagen der sich in der Horizontalen bewegt.

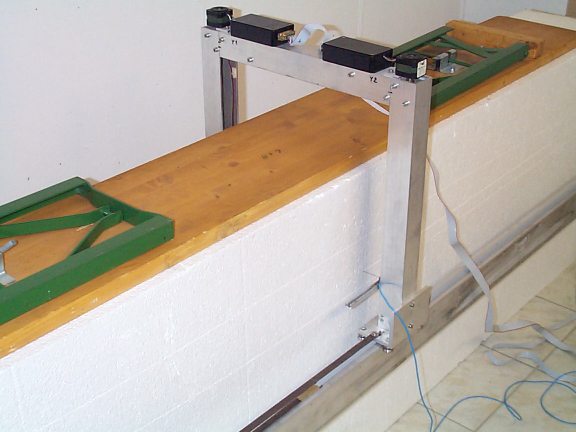

Schitt der Outline, beide Seiten in auf einmal.
Schitt der Outline, beide Seiten in auf einmal.

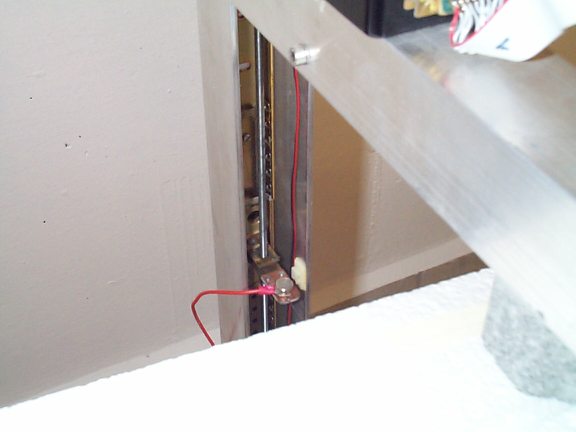

Die Gewindestange und die Vertkalführung

Die beiden getrennten Vertikal-Antriebe erlauben es das Vau in der Bodenkurve zu schneiden.

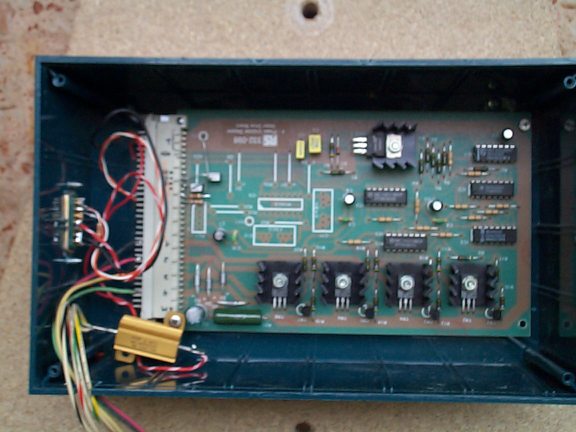

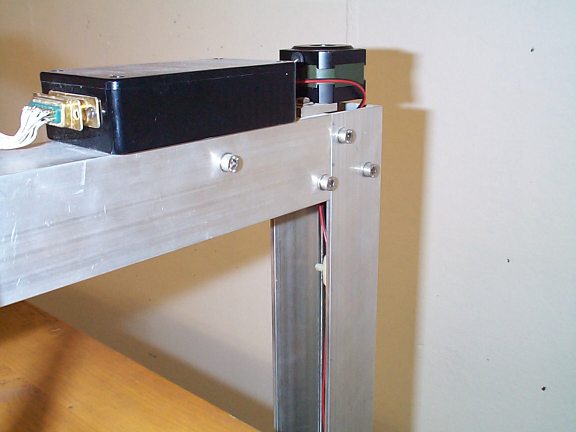

Horizontal-Motortreiber
Vertkaler Nullpunkt-Referenzschalter

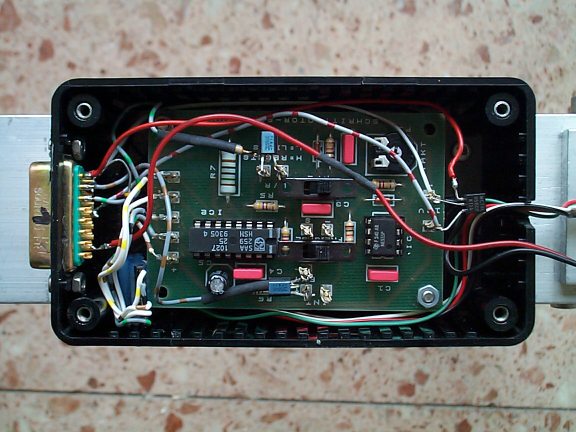

Vertikal-Motortreiber
Spannvorrichtung für den Schneidedraht
